Proteus gratis para PC

Proteus Design Suite es uno de los programas de diseño electrónico más utilizados del mercado. Sus versiones más recientes, además, nos permiten crear simulaciones de dispositivos fácilmente en nuestro PC utilizando las herramientas de Arduino.

¿Qué es y para qué sirve Proteus?

Proteus es un software para PC con el que cualquier usuario puede crear sus propias simulaciones de circuitos electrónicos y otras visualizaciones sobre microcontroladores. La popularidad de este programa entre los ingenieros se debe, entre otras razones, a que incluye prácticamente todos los microcontroladores disponibles en el mercado. Una de las grandes ventajas de Proteus es su amplia implantación en el mundo educativo. Además, este software es compatible con una larga lista de periféricos integrados (tabletas gráficas para dibujar, por ejemplo).

¿Qué se puede simular en Proteus?

Proteus está compuesto de varias utilidades principales:

• ARES (Advanced Routing and Editing Software, o Software de Edición y Ruteo Avanzado en español) es la herramienta con la que podremos ubicar y editar los componentes de placas de circuito impreso (PCB). Además, también se puede generar una vista de la PCB en 3D.
• ISIS (Intelligent Schematic Input System o Sistema de Enrutado de Esquemas Inteligente) permite diseñar el plano eléctrico del circuito con diferentes componentes (resistencias, microprocesadores, fuentes de alimentación...). Estos diseños pueden ser simulados en tiempo real mediante el módulo VSM.
• Módulo VSM (Virtual System Modeling o Sistema Virtual de Modelado), integrado en ISIS, nos permite simular con rapidez todas las características de diversas familias de microcontroladores, introduciendo primero el programa de control y cada una de sus salidas. También se pueden elaborar circuitos con microcontroladores vinculados a diferentes dispositivos como motores eléctricos o pantallas de cristal líquido (LCD).

¿Cómo se utiliza el programa Proteus?

Existen dos formas principales de usar el programa: la forma manual y la forma automática.

Forma manual:

1. Ejecutar ARES y ubicar cada componente en el esquema de circuito, prestando atención al DRC (Design Rules Checker o Verificador de Reglas de Diseño).

Forma automática:

1. Colocar los componentes y especificar el área de la placa.
2. Hacer clic en Autorouter en la barra de opciones superior.
3. Editar la estrategia de ruteo o dirección en Edit Strategies.
4. Hacer clic en OK.

En este caso, el usuario dispone también del método Electra Autorouter. A través de este, el programa trazará automáticamente las pistas una vez que hayan sido colocados los componentes, para optimizar el resultado.

¿Cuánto cuesta?

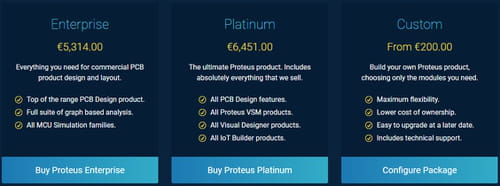

Proteus es un programa de pago, aunque puedes usar su versión de prueba gratis. El precio de Proteus varía en función de si eres un usuario doméstico, una empresa con cientos de empleados o un centro universitario con miles de estudiantes. La licencia más barata ronda los 200 euros (la buena noticia es que, cuando la compras, es tuya para siempre). Puedes ver todos los planes de precios de Proteus en este enlace.

¿Cuál es la versión más reciente de Proteus?

La última versión del software es Proteus Design Suite 8.16, que presenta diversas novedades, tales como la edición de rutas curvas y lineales, la posibilidad de arrastrar a través de nodos y la inclusión de capas adicionales, entre otras funcionalidades. ¡Y eso no es todo, hay mucho más por descubrir!
